Toodete kirjeldus

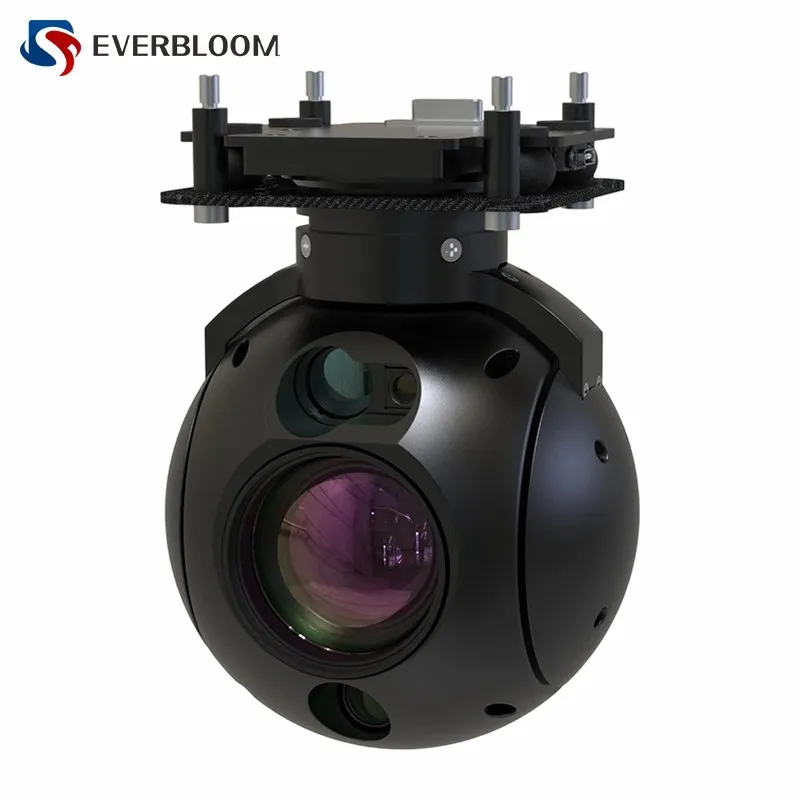

2-Axis Tri-Sensor EO Gimbal Pod on kompaktne, stabiliseeritud pildisüsteem, mis ühendab kolm erinevat andurit,-tavaliselt on optoelektrooniline (päevavalgus) kaamera, infrapunakaamera (termofotokaamera) ja madala-valgusega/lähivalgus-/lähi{5}{5}{{}}{hortwalt-infrapuna/6}} kaheteljeline gimbal.

Toote spetsifikatsioon

Parameeter	P90	P100
Kaal	Vähem kui 500 g või sellega võrdne	< 650g
Mõõtmed	114 × 90 × 96 mm	135 × 100 × 100 mm
Ülekoormustakistus	200g (vertikaalne), 50g (külgmine)	200g (vertikaalne), 50g (külgmine)
Nähtav kaamera eraldusvõime	3840 × 2160 (4K UHD)	3840 × 2160 (4K UHD)
Nähtav kaamera FOV	26 kraadi × 15 kraadi (16 mm objektiiv)	26 kraadi × 15 kraadi või 17,4 kraadi × 9,8 kraadi (valikuline)
Infrapunakaamera eraldusvõime	640 × 512	640 × 512
Infrapuna FOV	17 kraadi × 14 kraadi (25 mm objektiiv)	10,9 kraadi × 8,7 kraadi (40 mm objektiiv)
Laseri kaugusmõõtja vahemik	Kuni 2000 m	Kuni 1500 m
Laseri kaugusmõõtja täpsus	< 2m	< 2m
Stabiliseerimisvahemik	Kalle: -90 kraadi ~+30 kraadi / lengerdus: ±110 kraadi	Kalle: -90 kraadi ~+25 kraadi / lengerdus: ±110 kraadi
Isolatsioonimäär	Vähem kui 2% (3 Hz/2 kraadi) või sellega võrdne	Vähem kui 2% (3 Hz/2 kraadi) või sellega võrdne
Nurga täpsus	Vähem kui 0,2 kraadi või sellega võrdne	Vähem kui 0,2 kraadi või sellega võrdne
EO tuvastamise kaugus (AI)	800m	1,5 km
EO tuvastamise kaugus (käsitsi)	2 km	2 km
IR tuvastamise kaugus (AI)	650m	900m
IR tuvastamise kaugus (käsitsi)	1,2 km	1,5 km
LOS väljundsagedus	50 Hz	50 Hz
Maksimaalne LOS-i jälgimise kiirus	±20 kraadi /s	±20 kraadi /s
Maksimaalne nihkenurk	Vähem kui 0,3 kraadi või sellega võrdne	Vähem kui 0,3 kraadi või sellega võrdne
Toiteallikas	18V–32V DC	18V–32V DC
Liidesed	RS422 / RS232 + 100 Mbps Ethernet	RS422 / RS232 + 100 Mbps Ethernet

Toodete omadused

Kolm andurit ühes kastis
Ühendab EO-kaamera, termokaamera ja vähese{0}}valguse/NIR/SWIR-anduri.

Selge pildistamine kõigis tingimustes
Pakub teravat päevavalguses videot, suure{0}}kontrastsusega termopilte ja täiustatud väheses{1}}valguses kaadreid.

Kauge{0}}vaatlus
Toetab optilise suumi ja kõrge eraldusvõimega{0}}anduritega kaug{0}}tuvastust ja tuvastamist.

Lihtne integreerimine
Ühildub tavaliste UAV lennujuhtide ja maapealsete süsteemidega. Toetab UART-, CAN- ja Etherneti sidet.

Toodete rakendus

Taktikaline luure

Sihtmärgi jälgimine ja määramine

Loitering laskemoona juhised

Piiri- ja merevalve

SAR-i missioonid

UAV -Põhised nutikad relvasüsteemid

teenus

Vahetu vastus

Kiire ja tõhus suhtlus, et vastata teie päringutele viivitamatult

Eksperttehniline tugi

Kogenud insenerid pakuvad täielikku abi toote integreerimisel ja tõrkeotsingul

Usaldusväärne logistika

Globaalsed tarnelahendused stabiilse tarneaja ja{0}}reaalajas jälgimisega

Müügijärgne-garantii

Põhjalik{0}}müügijärgne teenindus, mis tagab muretu-kasutamise ja pikaajalise{2}}koostöö

KKK

K: Mis on tüüpiline suumimisvõimalus?

V: Enamik EO-kaste toetab optilist suumi vahemikus 10× kuni 30×, olenevalt kaamera moodulist. Soojuskaamerad kasutavad tavaliselt fikseeritud objektiive, kuid võivad toetada digitaalset suumi.

K: Mis on selliste kaunade kaaluvahemik?

V: Kaal jääb tavaliselt vahemikku 500 g kuni 1,5 kg, olenevalt anduri eraldusvõimest ja korpuse suurusest. Kerged versioonid on mõeldud väikeste ja keskmiste UAV-de jaoks.

K: Kuidas pakutakse videoväljundit?

V: Väljundvormingud hõlmavad sageli HD{0}}SDI-, HDMI-, Etherneti- või IP-videovooge. Mõned podid toetavad mitme kanaliga väljundit samaaegseks EO- ja IR-voogude jaoks.

K: Kas pod toetab sihtmärgi jälgimist?

V: Jah. Paljud tri-anduriga taskud sisaldavad sisseehitatud videotöötlust: objektide jälgimist, liikumistuvastust, elektroonilist stabiliseerimist ja pildiparandust.

K: Kas katel on ilmastikukindel-?

V: Enamikul toodetel on suletud alumiinium- või komposiitkorpused IP54–IP66 kaitsetasemega, mistõttu need sobivad kerge vihma, tolmu ja välistingimustes kasutamiseks.
