Toodete kirjeldus
Madala kõrguse radar on professionaalne tuvastus- ja{0}}varajane hoiatussüsteem, mis on loodud madalal-lendavate, väikese radari-ristlõikega (RCS) sihtmärkide jaoks, nagu mikro-UAV-d, tiibraketid ja madalal-kõrgusega lennukid. See pakub usaldusväärset, reaalajas-seiret, et lahendada madalal{7}}õhuruumi turvalisuse kasvavaid väljakutseid.Madala kõrguse radarite seeria sisaldab S-Band Small-Target varajase hoiatamise radarit ja X-Band 2D Phased Array madala-kõrguse tuvastamise radareid (üks-nägu ja neli-nagu), mis on optimeeritud erinevatele levialadele ja kasutuselevõtule.
Need Hiinas ehitatud ja standarditele ISO, CE, FCC ja MIL{0}}STD-810H vastavad süsteemid integreerivad faasitud-kiirte juhtimise, adaptiivse segaduse summutamise ja mitme sihtmärgi jälgimise, tagades stabiilse jõudluse keerulistes keskkondades, nagu vihm, udu ja linnapiirkonnad.
Lennujaamade turvalisuse, piirivalve, kriitilise infrastruktuuri kaitse,{0}}suursündmuste turvalisuse ja sõjalise madal{1}}kõrguse kaitse valdkonnas laialdaselt kasutatav Low Altitude Radar annab ööpäevaringselt pideva varajase hoiatuse madala-kõrguse ohtude eest.
Toote spetsifikatsioon
|
Parameetri kategooria |
S-Band Small-Sihtmärk varajase hoiatamise radar |

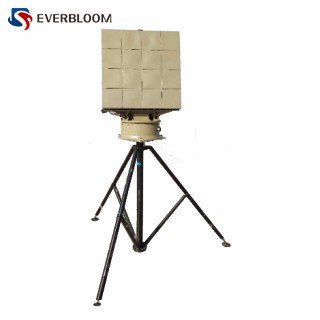

X-Band 2D Phased Array madala kõrguse radar |

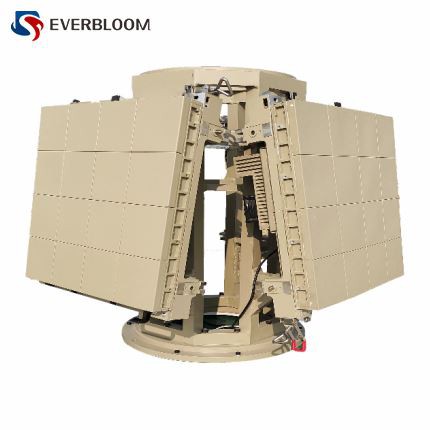

X-Band 2D Phased Array Quad-Face Low Altitude Radar |
|
Töösagedusriba |
S-Riba (2,9–3,1 GHz) |
X-Band (9,3–9,5 GHz) |
X-Band (9,3–9,5 GHz) |
|
Radari süsteem |
Pulse Doppler |
Aktiivne faasiline massiiv |
Aktiivne faasiline massiiv (nelja{0}}nägu) |
|
Siht-RCS-i tuvastamise võime |
Suurem või võrdne 0,01 ㎡ (tuvastamise tõenäosus on suurem või võrdne 90%) |
Suurem või võrdne 0,001 ㎡ (tuvastamise tõenäosus on suurem või võrdne 95%) |
Suurem või võrdne 0,001 ㎡ (tuvastamise tõenäosus on suurem või võrdne 95%) |
|
Max Tuvastamisulatus |
Rohkem kui 25 km või sellega võrdne (@0,1 ㎡ sihtmärk) |
18 km või rohkem (@0,01 ㎡ sihtmärk) |
Rohkem kui 18 km või sellega võrdne (@0,01 ㎡ sihtmärk, 360 kraadi katvus) |
|
Tuvastamise kõrgusvahemik |
50m-6000m |
30m-5000m |
30m-5000m |
|
Asimuudi katvus |
0-360 kraadi (mehaaniline skaneerimine) |
0-120 kraadi (elektrooniline skaneerimine) |
0 kraadi -360 kraadi (nelja näo elektrooniline skaneerimine) |
|
Kõrguse katvus |
0 kraadi -20 kraadi |
0 kraadi kuni 30 kraadi |
0 kraadi kuni 30 kraadi |
|
Sihtmärgi jälgimise suutlikkus |
Suurem või võrdne 100 sihtmärgiga korraga |
200 sihtmärki korraga või rohkem |
Suurem või võrdne 300 sihtmärgiga korraga |
|
-Jummimisvastane võimalus |
Sageduse paindlikkus, sälkude filtreerimine |
Adaptiivne kiire kujundamine, ruumi{0}}kohanduv töötlemine (STAP) |
Kohanduv kiire kujundamine, STAP, ülimadal külgsang |
|
Energiatarve |
Vähem kui 800 W või sellega võrdne |
Vähem kui 1200 W või sellega võrdne |
Vähem kui 1500 W või sellega võrdne |
|
Töötemperatuur |
-40 kraadi kuni +60 kraadi |
-40 kraadi kuni +65 kraadi |
-40 kraadi kuni +65 kraadi |
|
Suhteline õhuniiskus |
Vähem kui 95% või sellega võrdne (mitte-kondenseeriv) |
Vähem kui 98% või sellega võrdne (mitte-kondenseeriv) |
Vähem kui 98% või sellega võrdne (mitte-kondenseeriv) |
|
Kaitsetase |
IP65 |
IP66 |
IP66 |
Omadused
| Suure-täpsusega väikese-sihtmärgi tuvastamine |
S-bänd tuvastab sihtmärgid kuni0,01 m² RCS(Suurem või võrdne 90% tuvastamise tõenäosusega). X-riba tuvastabultra-väikesi sihtmärke, kuni 0,001 m² RCS(Suurem või võrdne 95%), sealhulgasalla 2 kg kaaluvad mikro-droonid. |
| Mitme sagedusala{0}}levi erinevate stsenaariumide jaoks |
S-bänd: tugev segamisvastane-ja kõik-ilmastikutingimused pikamaa-piiri- ja merevalve jaoks. X-bänd: Kõrge eraldusvõime ja kiire elektrooniline skaneerimine (vähem kui 1 ms), ideaalne lennujaamades ja linnakeskkondades. Quad-face X-band: 360 kraadi täielik katvusilma mehaanilise pöörlemiseta. |
| Täiustatud-segaduse ja-ummistumise vastane töötlus |
CFAR tehnoloogiasummutab maa ja mere segadust. X-ribamudelite tugiSTAP ja adaptiivne kiire kujundaminetahtliku sekkumise vastu. |
| Suure-võimsusega mitme-sihtmärgi jälgimine | Lood100+ sihtmärki (S-bänd), 200+ (X-bändi üks nägu)ja300+ (neli-nägu), sobib drooniparve tuvastamiseks. |
Eelised
Juhtiv tehniline ekspertiis
Omades mitut põhiradaritehnoloogiat ja toetades riiklikult tunnustatud sertifikaate, kasutab ettevõte professionaalseid uurimis- ja arendusplatvorme, et pidevalt edendada tooteinnovatsiooni ja suurendada pikaajalist{0}}usaldusväärsust.
Laialdane tööstuse kogemus
Kuna ettevõte on keskendunud enam kui kümne aasta jooksul radaritehnoloogiatele, tunneb ettevõte sügavalt rakendusstsenaariume mitmes tööstusharus, mis võimaldab pakkuda stabiilseid, praktilisi ja rakenduste jaoks sobivaid{0}}lahendusi.
Teenindus
Tehniline tugi
Tehniline tugi (toote struktuur, kasutusjuhend, levinud veaotsing);
Toote dokumentatsioon (kasutusjuhend, kasutusvideod, kontrollnimekiri)
Globaalsed garantiiteenused
2-aastane ülemaailmne garantii;
Komponentide tasuta remont või asendamine toote kvaliteediprobleemide tõttu; välistab inimliku vea või ebaõige kasutamise põhjustatud kahju.
Rakendus
Kriitiline infrastruktuur
Piirivalve
Suuremahuliste{0}}sündmuste turvalisus
Lennujaama õhuruumi turvalisus
KKK
K: 1. Mis vahe on mudelitel S-Band ja X-Band?
V: S-Rändmudelid on suurepärased kaug-(25 km või rohkem) ja igasuguse-ilmatuvastusega, sobivad piiri-/merevalveks; X-Ribamudelid pakuvad suuremat eraldusvõimet (0,001 ㎡ sihtmärgi tuvastamine) ja kiiret elektroonilist skaneerimist, mis on ideaalne lennujaamades/linnapiirkondades.
K: Kas X-Band quad-face mudel suudab saavutada täieliku 360-kraadise katvuse?
V: Jah, see kasutab nelja faasitud massiivi paneeli, mis on elektrooniliseks skannimiseks paigutatud kuubikusse, saavutades 360-kraadise asimuudi täieliku katvuse ilma mehaanilise pööramiseta, kõrvaldades seire pimealad.
K: Mis on minimaalne sihtmärgi RCS, mida radar suudab tuvastada?
V: S-Ribamudelid tuvastavad sihtmärke, mille suurus on suurem või võrdne, X-Ribamudelid, mis on suuremad või võrdsed 0,001 ㎡ (nt 2 kg mikro-UAV-d), tuvastamise tõenäosusega 90% või suurem ja 95% või suurem.
K: Kas radar töötab tugeva vihma või uduga?
V: Kõik mudelid vastavad IP65/IP66 kaitsetasemetele ja kasutavad ilmastikuhäirete vastaseid-algoritme; S-Ribamudelid toimivad kõige paremini tugeva vihma korral (vihmakiirus 50 mm/h või vähem), X-Ribamudelid kerges udus (nähtavus 200 m või suurem).
K: Mitut sihtmärki suudab radar korraga jälgida?
V: S-Band: 100 sihtmärki või suurem; X-Riba üks-nägu: 200 sihtmärki või suurem; X-Band Quad-face: rohkem kui 300 sihtmärki, mis toetab UAV sülemi tuvastamist.
K: Millised segamisvastased{0}omadused mudelitel on?
V: S-Riba: sageduse paindlikkus, sälkude filtreerimine; X-Ränd: kohanduv kiire kujundamine, STAP (ruumi-ajaga kohanduv töötlemine), müra ja petliku segamise vastu.
K: Millist toiteallikat radar vajab?
V: Kõik mudelid toetavad topelt{0}}toitesisendit: AC 220V (50/60Hz) või DC 24V koos varutoite ühilduvusega katkematuks tööks.
K: Kas radar saab integreerida teiste turvasüsteemidega?
V: Jah, see toetab Etherneti integreerimist CCTV, häiresüsteemide ja kesksete turvahaldusplatvormidega, võimaldades ühtset jälgimist ja juhtimist.
K: Mis on radari töötemperatuuri vahemik?
V: S-Riba: -40 kraadi kuni +60 kraadi ; X-Band: -40 kraadi kuni +65 kraadi, sobib äärmuslikesse kliimatingimustesse (nt külmad põhjapiirkonnad, kuumad kõrbed).
